Жесткий диск

Жестким диском (Hard Disk Drive, HDD) компьютера является место хранения, которое является основным, информации (различные данные, приложенные программы, операционная система). Необходимая информация в нужное время будет считываться процессором с жесткого диска, затем будет обрабатываться, а потом уже конечный результат обработанной информации должен быть записан на жесткий диск.

Первый жесткий диск

Первый жесткий диск Первый жесткий диск

В 1957 году фирмой IBM был разработан самый первый жесткий диск, и был он разработан еще до создания персонального компьютера. За него бы пришлось выложить «кругленькую» сумму, хотя объем у него был всего лишь 5 Мб. Затем был разработан жесткий диск с емкостью 10 Мб специально для персонального компьютера IBM PC XT. Винчестер имел всего 30 дорожек и еще по 30 секторов в каждой дорожке. «Винчестеры» - именно так стали называть жесткие диски, если сокращенно, то «винтами», это пошло из аналогии с маркировкой карабина фирмы Winchester - «30/30», который являлся многозарядным.

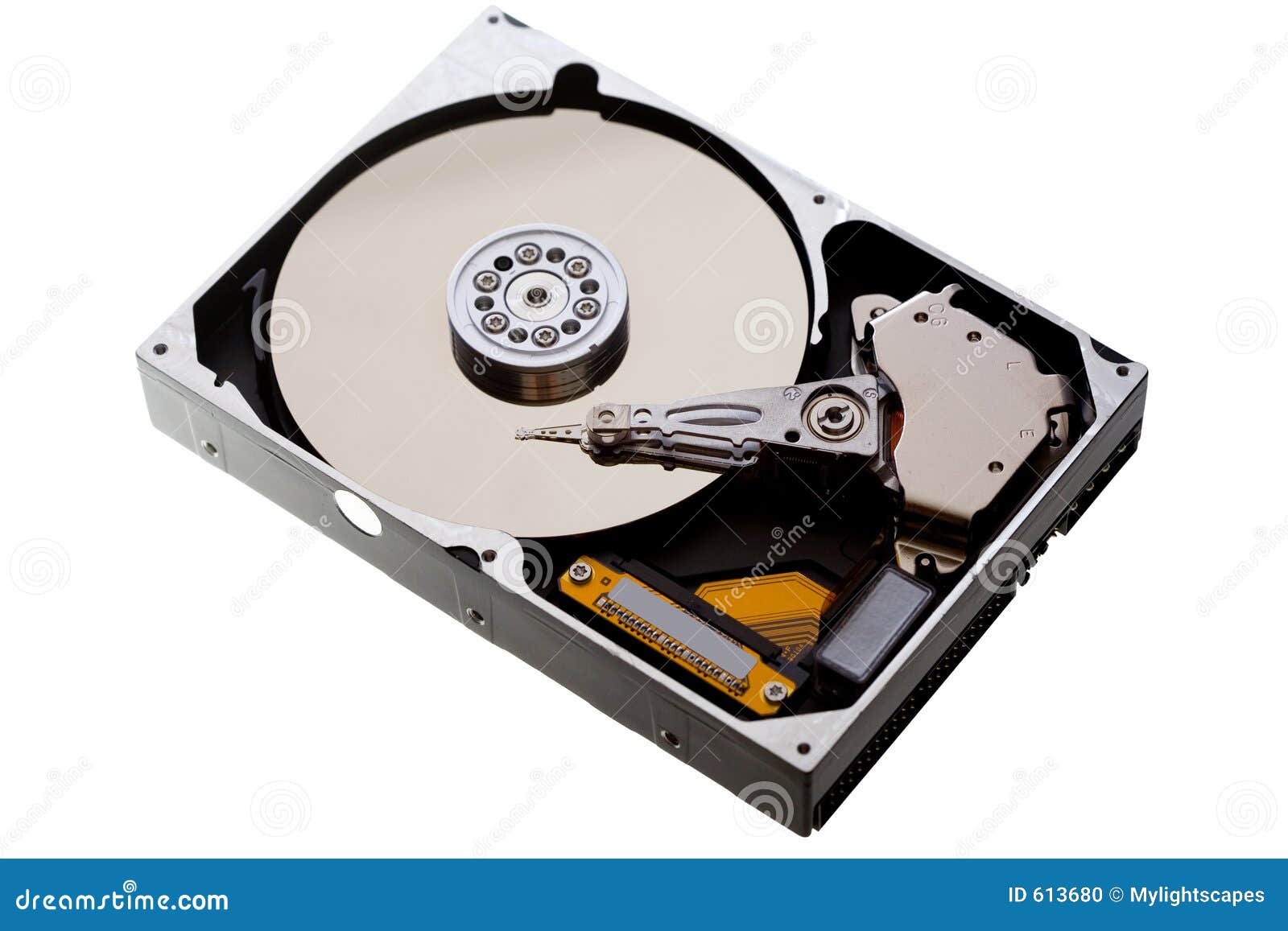

Конструкция жесткого диска

Ну и что же из себя представляет конструкция жесткого диска? Основой винчестера является блок металлических дисков, которые покрыты специальным веществом, способное отлично поддерживать хранение воздействия магнитного поля (к примеру, оксид железа). Винчестеры в наше время должны содержать от одного до трех подобных дисков. Жесткие диски должны иметь прекрасную балансировку и действительно ровную поверхность, потому что при вращении скорость бывает довольно высокой (7200 или 10000 оборотов в минуту - это стандартные скорости), но при этом у головок должна быть высокой точность позиционирования.

Конструкция жесткого диска Конструкция жесткого диска

Магнитные головки специально используются для записи на диск любой информации (чаще всего расположены с обеих сторон диска, и по две на каждый диск), которые способны сформировать под воздействием токовых импульсов магнитное поле. Подобная магнитная головка старается намагничивать участок диска моментом, который является магнитным, определенной направленности (логическая «единица» или логический «ноль», но это в зависимости от направленности момента, который является магнитным). Процесс намагничивания должен происходить при помощи подачи токового импульса в нужный момент времени, при этом в определенном месте должна позиционироваться магнитная головка.

Магниторезистивные головки специально используют для прочтения с диска информации, они могут реагировать на изменение магнитного поля путем при помощи силы тока, которая возбуждается в головке. Подобный аналоговый сигнал должен пройти считывание, преобразование в цифровую форму, а затем податься в компьютерную систему.

При помощи дорожек информация на дисках может размещаться в качестве окружностей, которые являются концентрическими. В процессе работы магнитные головки должны перемещаться с одной на другую дорожки. В винчестерах, которые мы используем в наше время, чтобы произвести перемещение магнитных головок используют привод, который является соленоидным. Головки перемещаются вокруг своей оси, ниже на рисунке должна быть представлена их схема перемещения. Катушка, которая закреплена на обратной стороне головок, должна притягиваться в ту или другу сторону при помощи электромагнита. Из-за того, что диски винчестера могут вращаться, то, головка при перемещении в ту или другую сторону, должна иметь доступ практически к любой точке диска. Головки, которые уже считались после отключения питания, начинают уводиться с поверхности диска, затем начинают парковаться. Не допускается падение головок на поверхность диска!

Схема перемещения головок жесткого диска Схема перемещения головок жесткого диска

Принцип функционирования записи на жесткие магнитные диски, а также их устройства читайте по ссылка.

Цилиндр

В качестве окружностей, которые являются концентрическими, информация на диске и продолжает свое хранение. Все головки должны перемещаться одновременно, потому что блок головок является одним целым. Лишь одну сторону одного диска может обслужить каждая головка. Все головки должны находиться над одной и той же дорожкой в любой момент времени, но над различными дисками. Это все образует цилиндр в вертикальной плоскости.

Сектора

Именно на сектора должна поделиться дорожка. Каждый сектор должен хранить 512 байт информации. Сектор является минимальным элементом дискового пространства.

Объем максимально возможной хранимой информации жесткого диска определяется произведением трех составляющих: количества головок, количества секторов и количества цилиндров.

С точки зрения, которая является технологической, легче всего начать изготавливать жесткие диски с меньшим количеством дисков, но при этом нужна большая плотность дорожек на одном диске.

Логическое и физическое размещение

Также следует отметить такой нюанс. А именно логическое размещение и физическое размещение секторов, цилиндров, головок.

Размещение, которое является физическим, мы уже затронули ранее. Однако, логически (ведь именно так компьютер «видит» их) программа Setup должна занести данные параметры несколько иначе (чаще всего должны указывать на крышке жесткого диска), а также именно с логической разбивкой жесткого диска в дальнейшем оперирует компьютер. Трансляция параметров диска является специальной процедурой, которая позволяет согласовывать логическое и физическое размещение параметров диска. Блок трансляции должен находиться на самом жестком диске, а затем преобразовать логические координаты в физические. При этом он должен обеспечивать доступ головок к нужной области физического диска.

Проблемы во время изготовления жестких дисков

Во время изготовления винчестеров можно и не избежать достаточного процента секторов, которые являются браковочными, а также и дорожек (главное, чтобы на винчестере был нужный объем). При низкоуровневом форматировании, когда дисковое пространство разбивается на логические цилиндры, головки, сектора, такие браковочные участки помечаются и в дальнейшей эксплуатации данного винчестера не учитываются.
