Все кондиционеры работают за счет испарения и конденсации хладагента в его замкнутом контуре. В качестве хладагента выступает газ фреон, который может быть нескольких типов: современный озонобезопасный R410A, достаточно вредный для окружающей среды хлорсодержащий R22, R407c и R600a, используемые в основном в мобильных моноблоках и промышленных холодильных системах.

Очень многие неисправности в работе климатической техники связаны с утечкой рабочего газа через связующий медный трубопровод между блоками сплит-системы или сквозь трещины в самих модулях. Чтобы устранить проблему нехватки хладагента, нужно наполнить кондиционер фреоном частично или полностью, а способы, как это сделать самому, будут рассмотрены дальше.

Признаки утечки фреона

заправка по весам

заправка по весам

В первую очередь мастер должен знать, каковы признаки утечки хладагента. В работе кондиционера могут насторожить следующие особенности:

  • нет обдува холодным воздухом;
  • аварийное отключение, иногда уходящее в режим кода ошибок;
  • обмерзание теплообменника внутреннего блока;
  • обмерзание жидкостного порта (у мульти-сплит систем их может быть несколько);
  • «неровная» работа компрессора;
  • излишняя вибрация внешнего модуля.

Все эти признаки могут свидетельствовать о нехватке рабочего газа и требовать вызова мастера из сервисной службы.

Если кого-то интересует заправка бытового кондиционера своими руками, то нужно помнить о рисках окончательно испортить оборудование. Осуществить это проблематично и с точки зрения наличия рабочих инструментов. Тем более каждый вид хладагента имеет свои особенности, в связи с которыми не все методы заправки подойдут в том или ином случае.

Как определить утечку хладагента

пенная жидкость для определения утечек хладагента

пенная жидкость для определения утечек хладагента

Прежде чем начать заправку, нужно проверить прибор на наличие утечки газа. Это делается следующим образом:

  • к портам наружного блока подключают манометр;
  • к нему подсоединяют баллон с азотом через редуктор высокого давления;
  • вкачивают 30 атм;
  • проверяют специальной пенной жидкостью наличие утечки на соединениях обоих блоков;
  • если имеются паечные соединения на трассе, то их тоже тестируют.

Далее переходят к основному процессу, выполнить который можно с помощью одного из приведенных ниже способов.

Способы заправки кондиционера фреоном

подсоединение манометра к наружному блоку

подсоединение манометра к наружному блоку

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

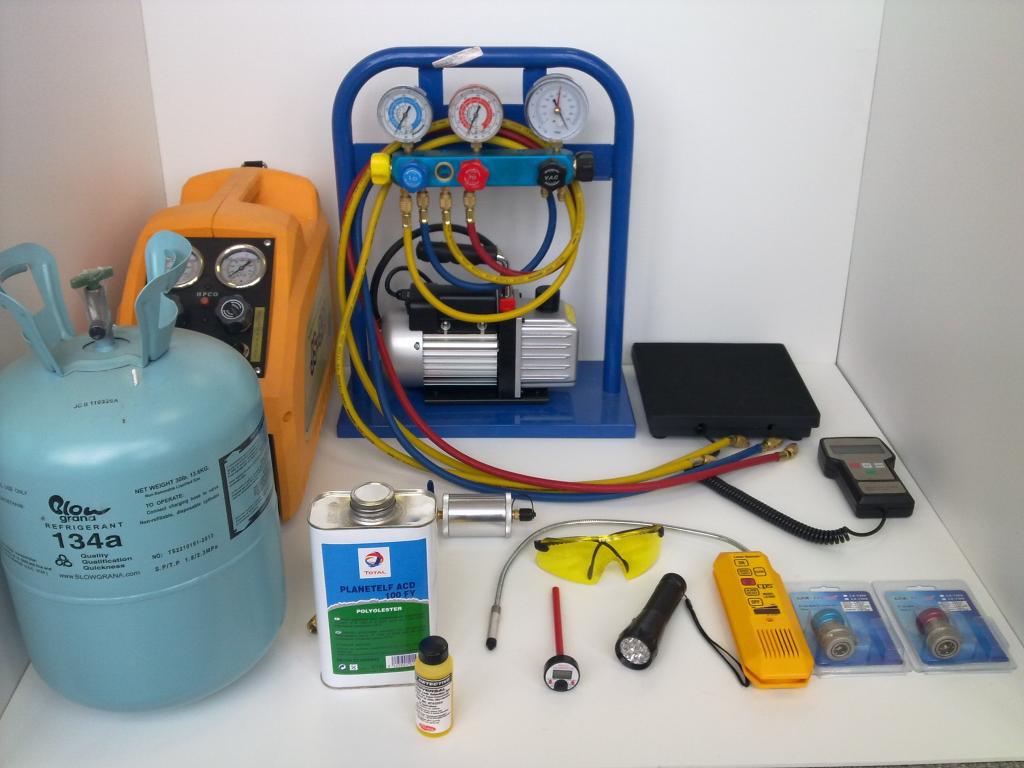

Заправка кондиционера своими руками потребует следующий набор:

  • манометр;
  • вакуумный насос;
  • баллон с фреоном;
  • строительные весы;
  • слесарные инструменты – шведский ключ, шестигранники, отвертка.

Вместо манометра и вакуумного насоса можно приобрести манометрическую станцию.

Заправка по весам

строительные заправочные весы

строительные заправочные весы

Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Норма для каждого кондиционера и тип заливаемого в компрессор газа указаны в технической документации и на шильдике.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

Заправка по давлению

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Этот способ удобен именно при необходимости дозаправки кондиционера своими руками небольшой порцией хладагента R22. Во всех остальных случаях наиболее простой и оптимальный метод – это заправка с весами, то есть по массе.

Заправка по перегреву и переохлаждению

бесконтактный инфракрасный термометр для климатической техники

бесконтактный инфракрасный термометр для климатической техники

Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Эти методы не подойдут для заправки домашних кондиционеров, то есть настенных сплит-систем. Но они очень удобны для полупромышленных установок, так как их внешний блок имеет требуемые штуцеры. Дополнительно к инструментам понадобится инфракрасный термометр.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.

Заправка кондиционера по току

токоизмерительные клещи

токоизмерительные клещи

Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

Если длина фреоновой трассы кондиционера превышает длину магистрали без дозаправки, указанную производителем, но не превышает максимально допустимой величины, то нужно дозаправить прибор из расчета 30гр (до 3,5 кВт) газа на метр.

Стоимость заправки кондиционера фреоном

Не существует никакой зависимости цены на заправку кондиционера от применяемого метода. Сумма рассчитывается относительно мощности прибора.

Но сколько стоит заправка фреоном в среднем? Устройство холодопроизводительностью в 2,5 кВт потребует порядка 3500 рублей для восполнения хладагента во всем объеме. На каждый последующий типоразмер набавляется по 500-700 рублей. Таким образом цена заправки фреоном сплит-системы DAIKIN с мощностью в 10 кВт обойдется ее владельцу в 7000-8000 рублей.

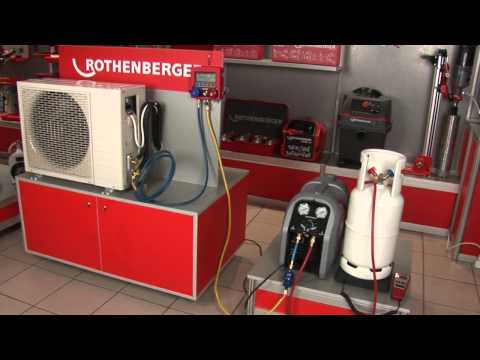

Для полноценного осмысления процесса можно посмотреть видео, на котором показано, как заправить кондиционер фреоном по манометрической станции и весам:
