Многие люди, использующие для отопления своего дома печи, которые работают на дровах, приобретают . Это устройство значительно облегчает процесс рубки дров, который в ручном режиме выполняется физически сложнее и дольше. Не каждому пользователю дровяных печей под силу купить дровокол заводского производства. Сложности в основном возникают из-за его немаленькой стоимости. Однако некоторые домашние мастера могут сами изготовить довольно простую и недорогую конструкцию, которая станет достойной заменой покупному варианту.
Особенности работы и конструкции
Конусный дровокол (винтовой колун) работает по простому принципу: конус, вращаясь, входит в древесину наподобие шурупа и раскалывает ее на части. При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять особое внимание.
Итак, самым простым вариантом дровокола является модель простой конструкции, состоящая из верхнего конуса и нижнего домкрата, а также уложенной набок П-образной рамы.
Таким образом, установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.

Как правильно использовать винтовой дровокол
В случае изготовления варианта большей сложности, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80–100 об/мин) ввинчивается в древесину и раскалывает ее.
С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Недостатком данного оборудования можно назвать невозможность раскола чурбаков из пород деревьев, отличающихся переплетением волокон. Для разделки древесины дуба и березы используют , характеризующийся существенно большим усилием толкателя (3–7 тонн).

Винтовой дровокол заводского производства
Купить винтовой дровокол можно в интернет-магазинах. Предложений много, выбрать есть из чего. Будьте готовы выложить от 15 до 35 тыс. руб. – цена электроколуна варьируется именно в таких пределах. Для домашних умельцев мы подготовили подробную инструкцию по самостоятельной сборке такого оборудования.
Самодельное изготовление дровокола

Конус для дровокола
Изготовление конусного дровокола своими руками сводится к решению главной задачи: поиск конусной оснастки. Производство довольно популярных резьбовых конусов типа «морковка» и «шуруп» осуществляется небольшими фирмами и индивидуальными предпринимателями. Минимальная стоимость таких деталей диаметром 5,5 см и длиной 22 см – 1,5 тыс. руб. В максимальную сумму 6 тыс. руб. обойдется готовый комплект, состоящий из следующих элементов:
- вал диаметром 3 см и длиной 35 см;
- шкив ременной передачи;
- опора вращения – 2 шт.;
- конус типа «шуруп» с указанными ранее размерами.
Чтобы облегчить вам работу, внимательно изучите чертеж винтового дровокола своими руками. Он будет служить вектором в изготовлении агрегата.

Чертеж конусного дровокола
Если домашний умелец располагает токарным станком, он может сам изготовить конус, а потом нарезать на нем левую упорную резьбу.

Самодельный конусный дровокол
Для тех же мастеров, которые не владеют подобным агрегатом, существует возможность изготовления и вытачивания конуса с применением углошлифовальной машины (болгарки). К тому же такой способ выточки нужной детали не требует придерживаться определенных по точности размеров. Главное – суметь надеть на шкив двигателя болгарку так, чтобы при ее свободном вращении происходило равномерное снятие металла. Изготовленную таким методом конусную оснастку насаживают на оснащенный подшипниками подходящего размера вал с установленным на конце фланцем, оборудованным взятой от колеса мотоцикла звездочкой.
Фиксация болтом или штифтом резьбового конуса способствует простому снятию детали с вала. Это позволяет при заклинивании снятой с вала оснастки в тугом полене легко вывинчивать ее с помощью газового ключа. Перед тем как зафиксировать винтовой конус дровокола намертво на валу, следует подумать о том, что при его заклинивании в чурбаке нужно будет снимать приводную цепь, ведь не всегда можно проворачивать вал в обратную сторону.

Схема винтового колуна для дров
Распорку, сооруженную из труб и двух гаек, нужно поместить между валом и двигателем. С ее помощью будет натягиваться цепь. Опоры вала сооружаются из карданных опор от автомобиля «Жигули». Вместо электрического двигателя можно взять бензиновый агрегат, который устанавливается на мотоблоки, хоть он и обладает мощностью от 6 лошадиных сил. Конусные электрические колуны обычно оснащаются электромоторами, мощность которых составляет от 2 кВт, а частота вращения – от 250 об/мин.
При изготовлении самодельного винтового дровокола следует уделить внимание некоторым важным моментам:
- Самодельный электрический дровокол имеет оптимальную производительность, которая зависит от скорости вращения конуса, количество оборотов которого должно достигать как минимум 250 об/мин.
- Прямое соединение конусной насадки с двигателем может представлять опасность по причине большого количества оборотов.
- Следует предусмотреть сооружение защитного кожуха для ременной или цепной передачи.
- Качественное соединение электропроводки в самодельном агрегате должен выполнять опытный специалист.
- Чертеж винтового колуна является хорошим помощником при изготовлении агрегата: перерисуйте или распечатайте его на листок и работа пойдет бодрее.
Похожие статьи:





Источник: http://PechnoeDelo.com/zagotovka-drov/vintovoy-drovokol-svoimi-rukami.html

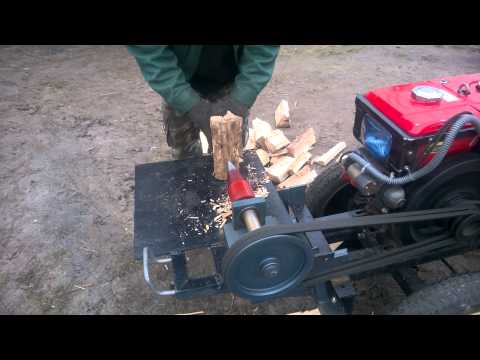

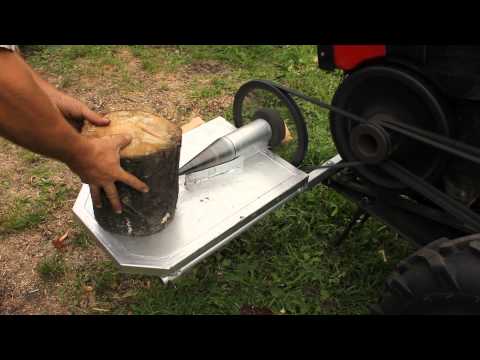

Дровокол на мотоблоке своими руками фото
